WRX STI / S4・レヴォーグ前期型【フォグランプ交換方法】&取り付けしたH16・LEDの明るさレビュー




VA・VM系フォグランプ交換の注意点

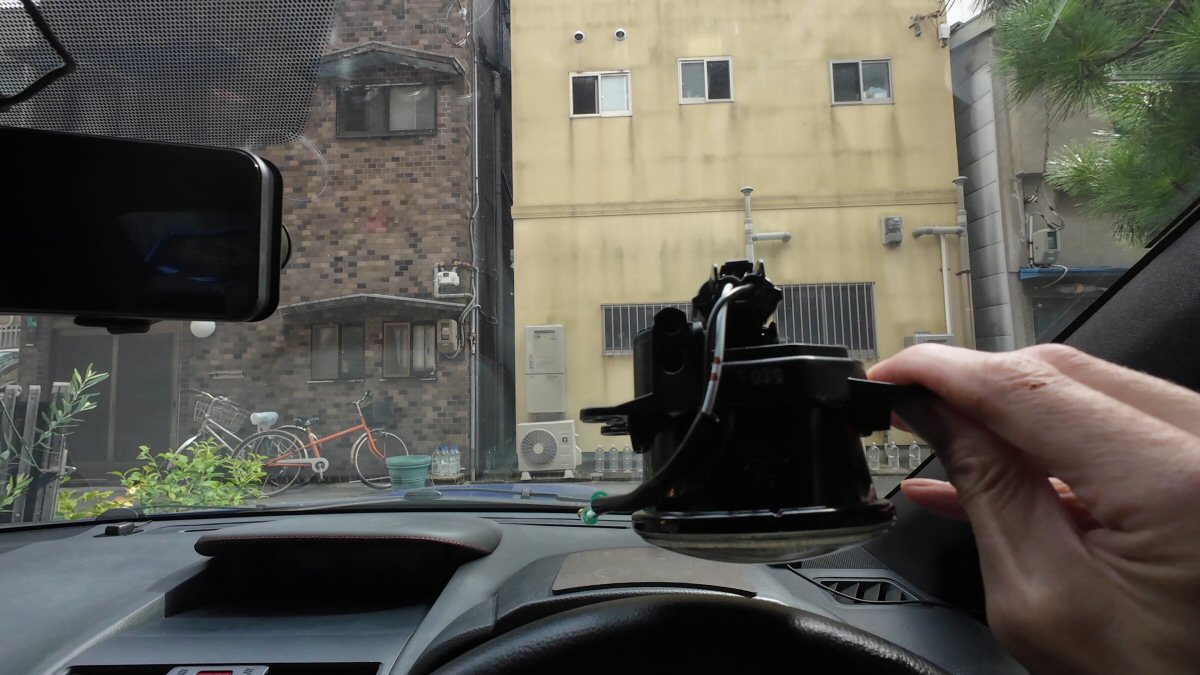

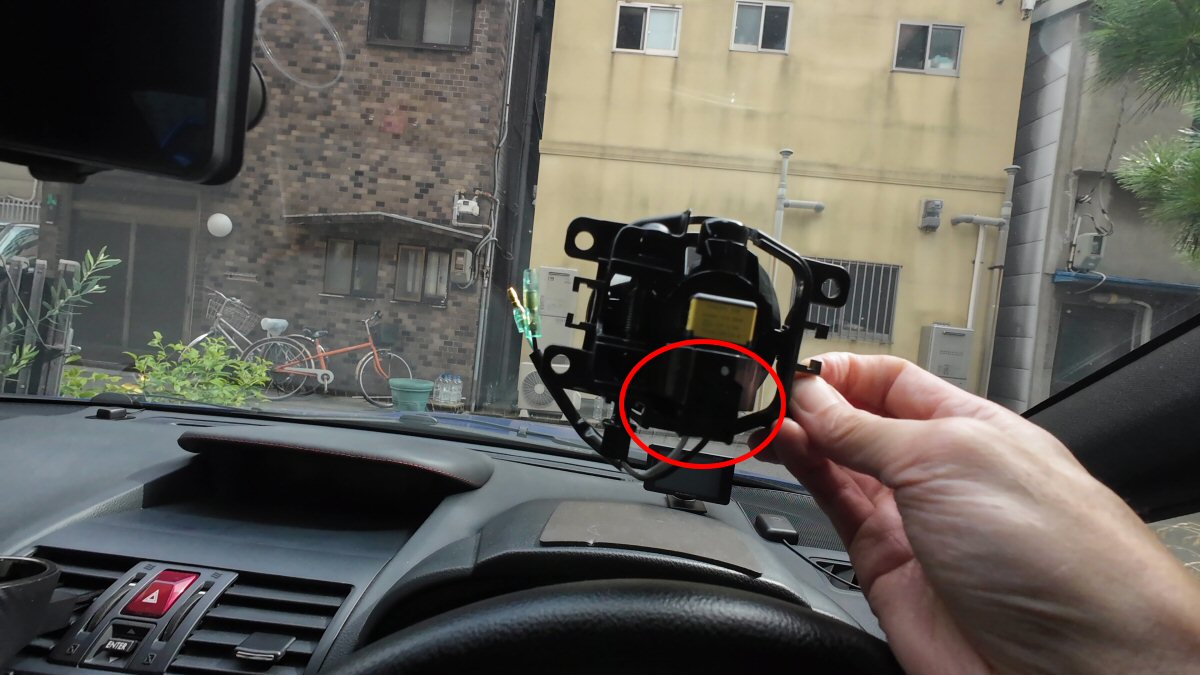

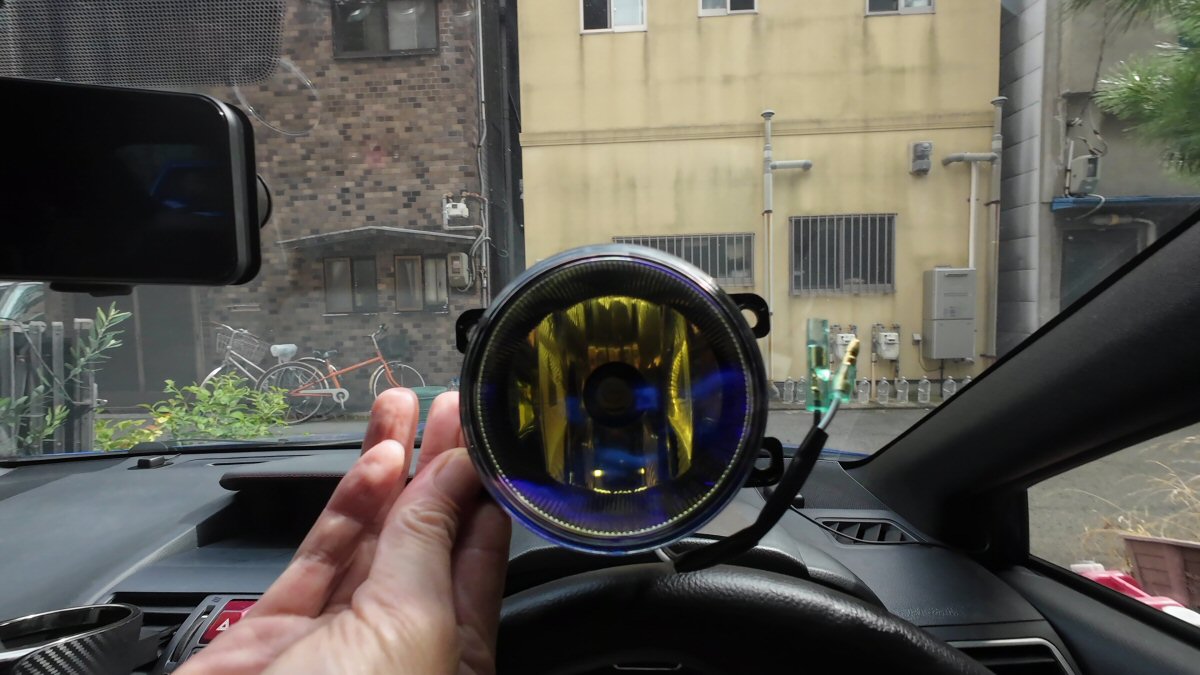

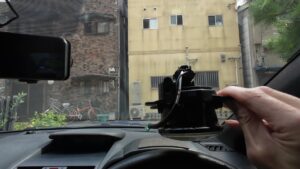

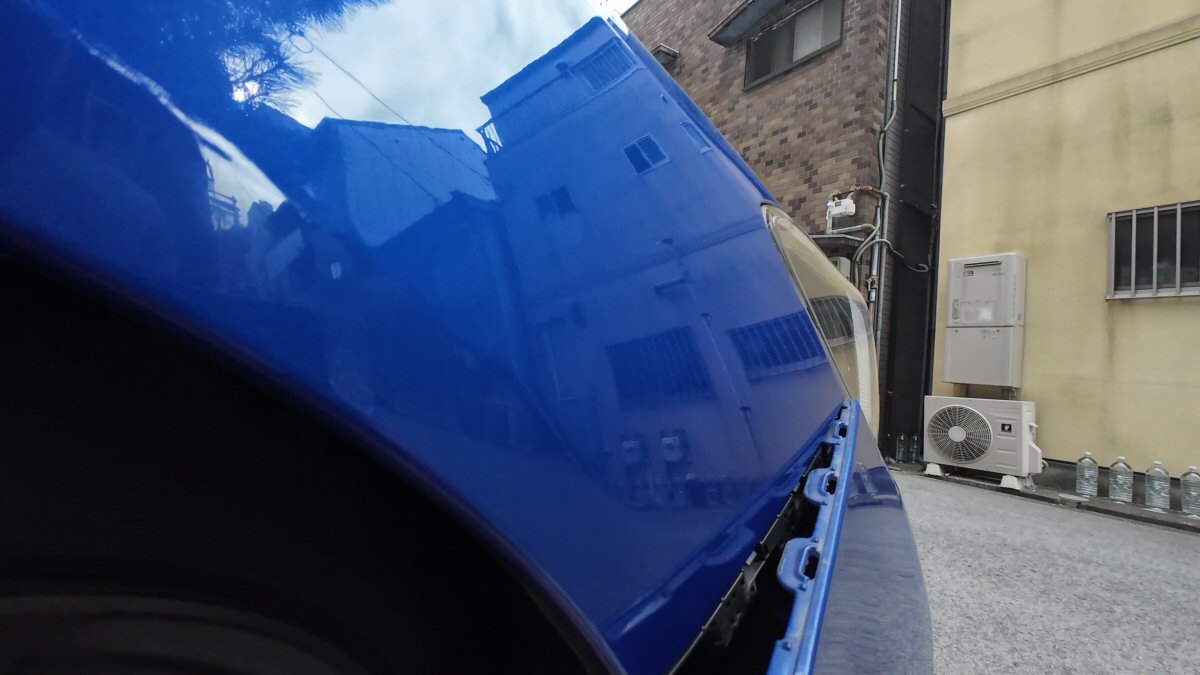

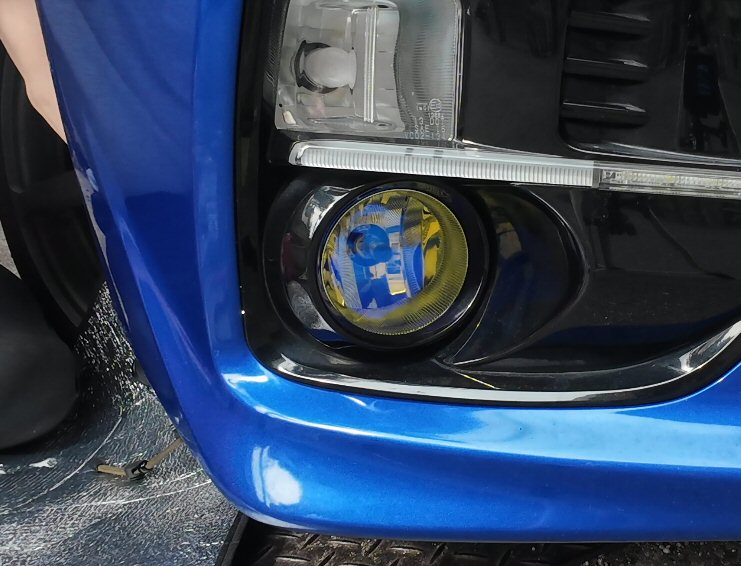

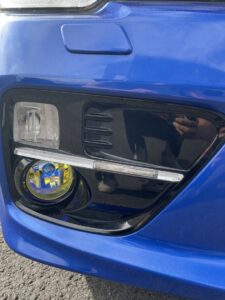

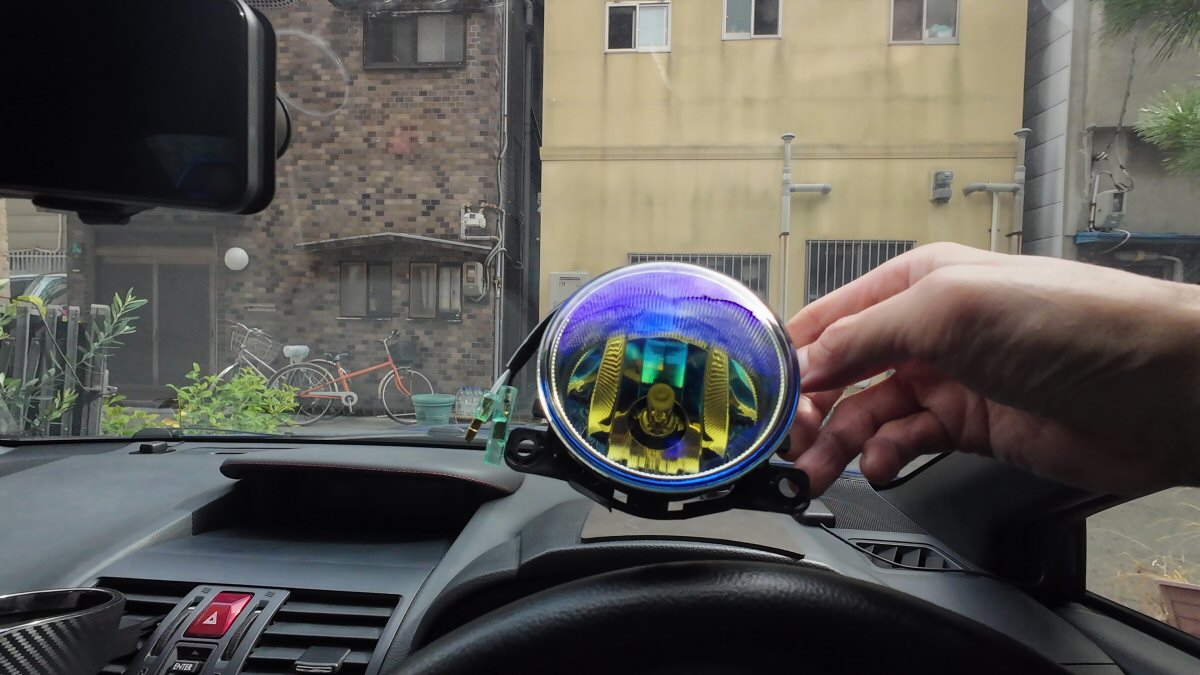

WRXやレヴォーグはA~C型が前期型、D~E型が後期型になるのですが後期型はフォグランプ本体交換になります。前期型はこの記事を参考にバルブのみ交換可能ですのでご注意ください。

WRX・レヴォーグ(VA系・VM)前期型はフォグランプ真下のカバーを外すことで簡単に交換できます。

WRX レヴォーグ フォグランプ 形状と必要な工具

フォグランプの形状はH16です(レヴォーグも同じ)。GR/GVのHB4形状は取り付けられないので念のため。LEDが良いのかHIDが良いのかは好み次第。LED(ハロゲンバルブ交換と同じ手順)の方が交換は簡単です。

必要な工具は10mmの長いT字レンチかラチェットレンチもしくは先端がやや太いプラスドライバーが必要です。

真ん中の長い工具がラチェットレンチ。ホームセンターで安く購入できます。

bm10067

フォグアンダーカバーの取り外し

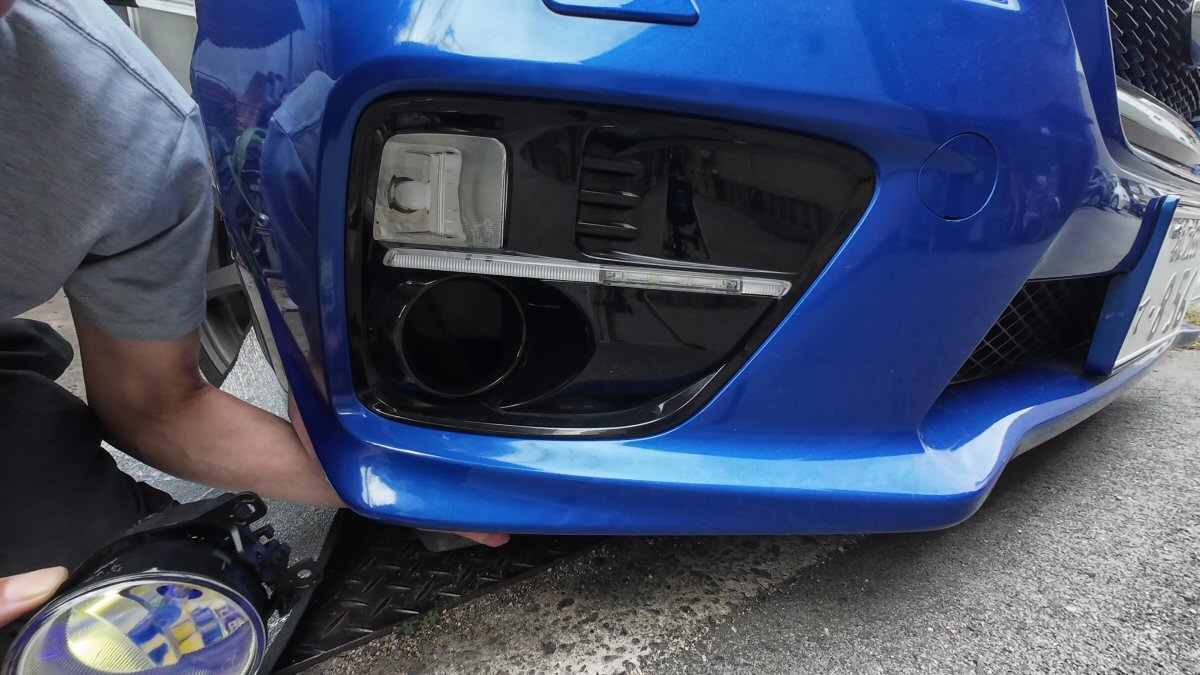

フォグランプの真下にアンダーカバーがあるのですがそれを外すと言うかめくります。

2016-hidh16-20161108006

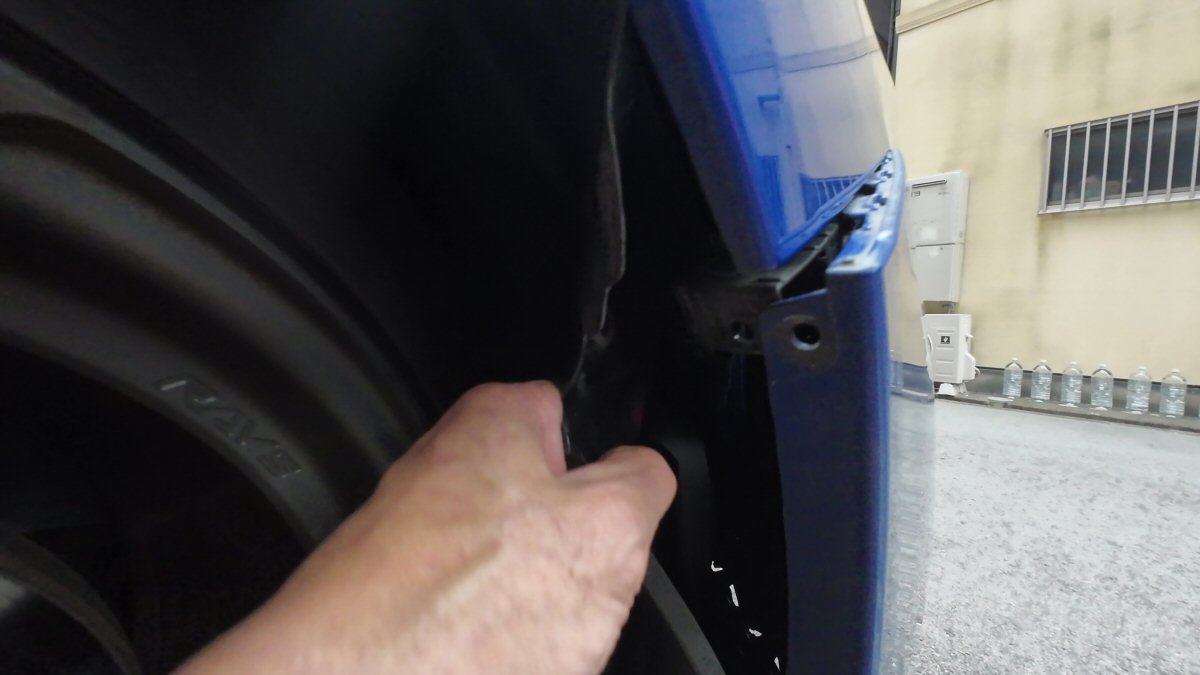

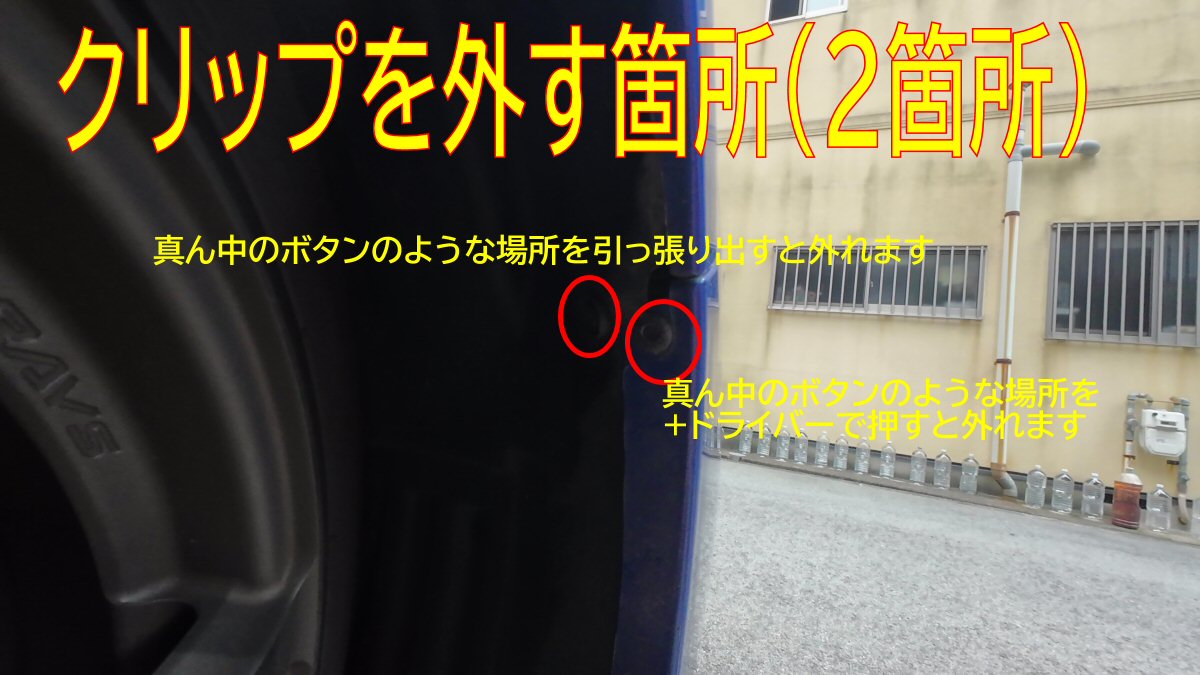

手で外す事ができるクリップ2つと奥に10mm(プラスドライバーでも外せる)のナットがあるのでこれを外してしまいます。

2016-fog-201611170010

明るい時に撮影したフォグ交換する時のアンダーカバーのクリップの写真。

2016-hidh16-20161108002

これが奥にある10mmのナット。見えにくい場所にある。

2016-fog-20161117009

奥にある見えにくいナットの写真もう一枚。

2016-hidh16-20161108003

レヴォーグはこの2つだけ外すとカバーをめくる事ができる。

2016-fog-20161117008

アンダーカバーを外している動画。クリップはエアインテークを固定しているクリップと同じで外したり取付するのはとても簡単です。

LEDフォグへ交換

アンダーカバーが外れたら純正バルブを外します。取り外し方はハイビーム交換の要領と同じでバルブを回すだけで取り外し出来ます。

純正ハロゲンバルブが車に装着されているイメージ。写真の様に指で摘んで回る方向に回すと外れます。車両に向かって右方向で外れるはずですが回らなければ反対方向に回してみてください。

2016-fog-201611170011

今回用意したLEDフォグランプはCREE-XHP50の3000ケルビン。両面チップが付いていて明るさの目安は6000ルーメン。

2016-fog-201611170013

2016-fog-201611170015

LEDバルブの取付は本当に簡単です。動画を作成したので是非見てください。配線を接続したら念のため先に点灯するかどうかテストしてからバルブを取り付けてください。

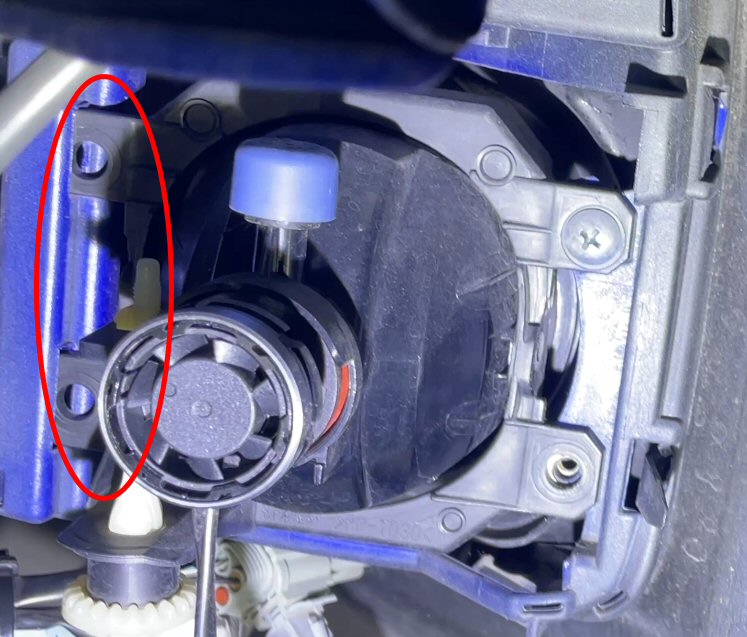

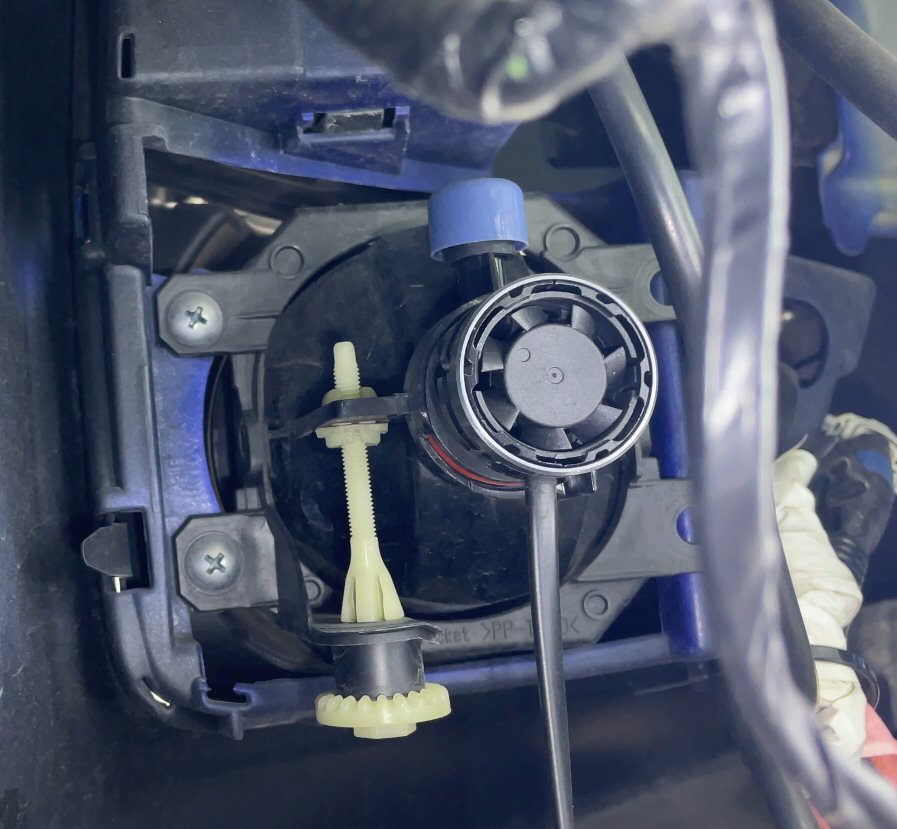

バルブをフォグユニットに取り付けるには、三枚の爪があるのですがこれをフォグユニットの溝に合うように併せて差し込んで回します。車両に向かって左方向で良いと思うのですがもし回らなければ反対方向に回してみてください。LED製品によっては硬い場合があります。

三枚ある爪は一つだけ小さいので外から何処が合うのか確認しながら取付します。

2016-fog-201611170012

LEDフォグの明るさはなかなか満足だがもうちょっと黄色いほうが好みです。

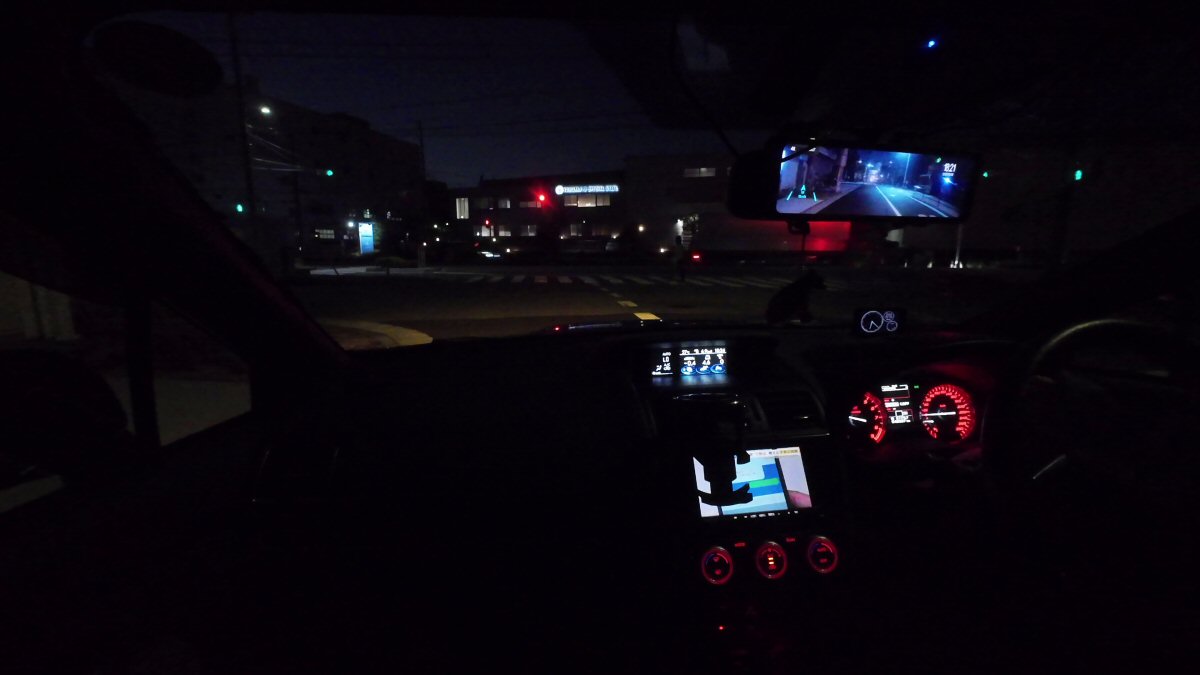

ドライバー目線の写真。LEDフォグだけを点灯した状態だがかなり明るい。

2016-fog-201611170016

真っ暗な場所でLEDフォグを点灯テスト。

2016-fog-201611170017

ヘッドライトかと思うくらい明るい。色温度は製品表記には3000ケルビンと記載がありましたが実際は4300ケルビン相当。

2016-fog-201611170018

ヘッドライト+LEDフォグランプ点灯の状態。

2016-fog-201611170019

ヘッドライトだけ点灯した状態。LEDフォグを消すと純正ヘッドランプの色温度は6000ケルビンなので真っ暗な場所は周りが少し見えにくい。

2016-fog-201611170020

アンダーカバーを元に戻す方法

アンダーカバーを元に戻すには、車両の外側のクリップから固定していきます。レヴォーグは不要ですがWRXは動画の手順で元に戻さないとカバーが固定されない。

今まで取り付けたH16 LED フォグランプの種類 (2021年5月31日追記)

VABに取り付けたH16のLEDフォグランプは2製品ですが、どれも良かったのでピックアップさせて頂きます。

一番最初に取り付けた製品です。3000kのイエローで非常に新任性は良かったのですが約一年で壊れてしまいました。完全に点灯しないわけでは無いのですがついたり消えたりを繰り返す状態。

NOVSIGHT H8/H9/H11/H16車用一体型ledヘッドライト・フォグランプ 72W(36Wx2) 12000LM(6000LMx2) 3000K CREE社製LEDチップ搭載 内蔵

NOVSIGHT H8/H9/H11/H16車用一体型ledヘッドライト・フォグランプ

NOVSIGHTのLEDイエローフォグ。明るさは一つ6000LM

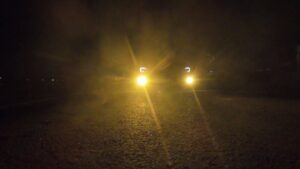

夜に点灯させた時の写真。暗くは無いし光もよく飛ぶし暗い夜道で人の姿の視認性がよくなります。

NOVSIGHT 寿命

NOVSIGHTのLEDフォグを取り付けて約半年で助手席側が極端に暗くなりました。ちょっと寿命が短すぎるような感じです。

写真では暗く写ってないですが、フォグしたを見てもらえれば一目瞭然で、運転席側は地面に綺麗なイエローが写ってますが助手席側は暗いので(故障)イエローが地面に写っていません

High lumens 3D CSP 20000LM 360度チップ

今回用意したのはアリババの商品でコンデンサ&ファンレスタイプ。ヒートシンクは少しありますが熱ですぐ壊れそうですが(2020年7月購入~2021年5月現在も問題無く使っています)、2つで2万ルーメン(360度LEDチップレイアウト)と爆光且つ20ドルと言う安さに惹かれて買ってみました。

商品が届いて開封したら、ものすごく貧素でこんなので2万ルーメンは無いなと思いました

冷却ファンとコンデンサーが無いので余り期待できない

しかしながら取り付けてみてびっくり、爆光でした。

ヘッドライトとルーメン変わらない感じです。

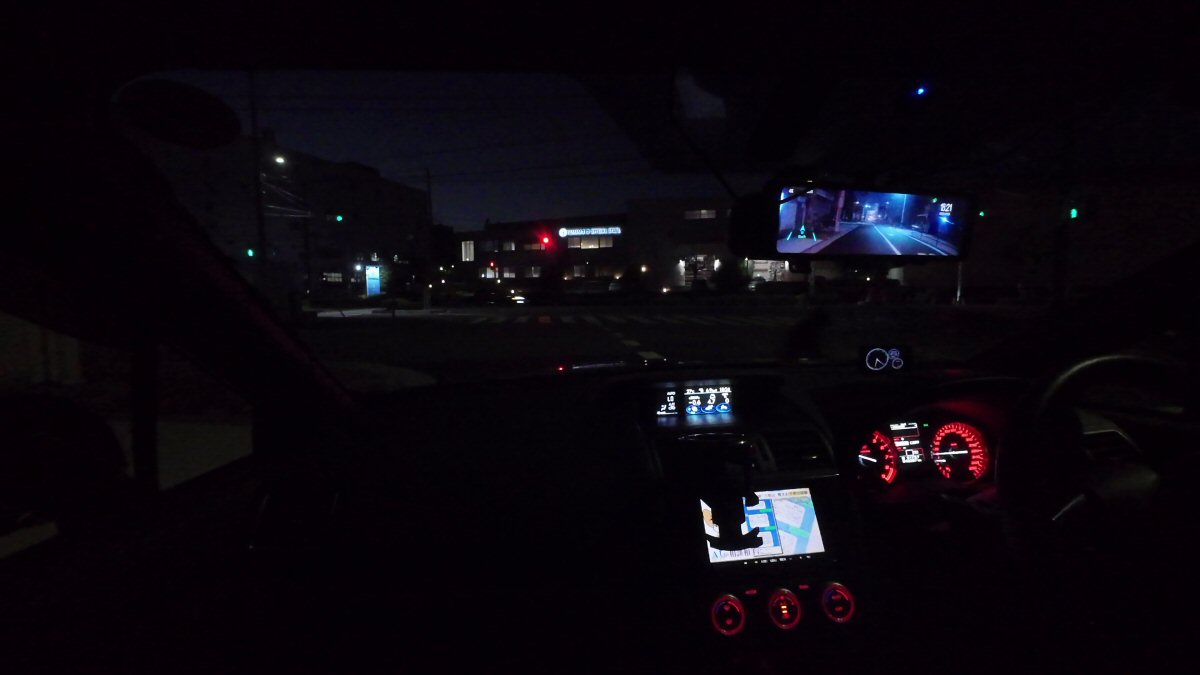

夜に点灯させた写真。まず真っ暗な状態。

フォグランプを点灯させた状態。全体的にライトが飛んでいる感じです。

ヘッドライトだけ点灯した状態。

ヘッドライト+フォグ両方点灯した状態。光が上の方まで飛んでいるので先行車が眩しいかもしれないですね。今回は20ドルと非常に安かったのでお試しで買ってみました、フォグランプはイエローが良いので他のイエローLED探してみます。

HIDフォグへ交換

バラストがセパレートのHIDへ交換する場合は少し複雑です

バラストの設置位置や配線が結構複雑なので、HIDへ交換する場合はショップでやってもらったほうが望ましいと思います。

2016-hidh16-20161108010

とりあえずLEDフォグ交換と同じ手順でアンダーカバーを外します。

2016-hidh16-20161108011

バラストを取り付ける

バラストを取り付けるのにホームセンターで別途エーモンのステーを2本用意しました。(LEDの場合不要。)

Unipower S007+WUKE 3Gの取付はマニュアルがいい加減だったので配線に少し困りました。H16バルブ本体だけの交換であればとても簡単です。特にLEDバルブは配線も複雑では無いのでお勧めだと思います。

先にバラストの取付からレビューさせて頂きます。(LEDとハロゲンの場合はこの作業は不要。)

運転席側のバラスト取付に使ったステー。

2016-hidh16-2016110804

助手席側のバラストを取り付けるのに用意したL型のステー。バラストの配線が短いのでバッテリー横に取り付けると配線が届かないので長いステーを用意しました。

2016-hidh16-2016110807



エアインテークの外し方はこちらの動画を参照。(フォグアンダーカバーのクリップの外し方も基本的に同じです。)

運転席側のバラスト取り付け位置です。エアインテークを外したらレゾネータチャンバーの前にネジ穴が一つありました。レヴォーグもボディ形状は同じなので恐らく有るはずです。ここに取り付けました。



2016-hidh16-2016110805

レゾネータチャンバーとバラストが干渉するのですが現状問題ない様子。

2016-hidh16-2016110806

助手席側にバラストを取り付けた写真。バッテリーの横のフレームにネジ穴があるので取り付けられます。

2016-hidh16-2016110808

最初はこんな感じに短いステーで取り付けたのだが配線がHIDバルブまで届かない。

2016-hidh16-2016110809



バラストとHIDバルブの配線と取付の説明

これが少し複雑でした。付属マニュアルが別の製品のものだったので悩みましたが何とか取付できました。

バルブ側の配線です。この黄色い防水樹脂があるソケットがバラスト側の赤いソケットに繋ぎます。

HIDユニット製品名は(Unipower Electronics HIDコンバージョンキット H8/H9/H11/H16共用 55W 3000K 【1年保証】【Unipower S007+WUKE 3Gバルブモデル】【ゴールドリーフ オリジナル】)

2016-hidh16-20161108012

バルブ側です。オスソケットに車両本体から繋がっているフォグのソケットを外して繋ぎます。

2016-hidh16-20161108013

フォグバルブから外した車両本体フォグのソケットです。ここに上のバルブ側のオスソケットを繋ぎます。

2016-hidh16-20161108015

HIDバルブから出ている青と赤の丸いソケットはバラスト側の同じ色のソケットに接続。

2016-hidh16-20161108017

バラスト側の青と赤の丸いソケット。

2016-hidh16-20161108016

バルブとバラストの配線が終わったら10分程度空焼きしてください。

これは異なる製品の空焼きしているシーンです。WRXやレヴォーグはバンパー下にバルブを垂らして(バルブが何処にも接触しないように工夫して)、スモールONにしてフォグランプをONにして10分そのまま点灯せます。

補足、写真はGVBです。VAとVM系にはバンパー横に開くパネルカバーは無い。

2016-hidh16-20161108018

HIDバルブの取付は、ハイビーム交換の手順と同じ要領で取り付けられます。作業は汚れても良いタオルか毛布を引いて寝そべって作業した方が交換しやすいです。

下図はタオルを引いて寝そべって作業しています。

2016-hidh16-20161108019

最後にフォグの点灯をチェックして作業完了です(HID 3000ケルビンだが薄いイエロー色で点灯する)。

2016-hidh16-201611080110

おすすめH16フォグランプ

めちゃくちゃ明るいフォグランプをお探しならこのHIDがおすすめだが取付はLEDの方が簡単です

55Wは超明るいですがレンズ溶けが心配だと思いますので35Wへスペックダウンするのもいいかもしれません。HIDなので35Wでもとても明るいです。

イエローバルブ(3000ケルビン)をお探しならLEDがおすすめです、HIDだとイエローでは無く薄いイエローの様に点灯してしまいます。

HID 6000ケルビン(ホワイト)

55Wタイプなのでとても明るいです。

fcl 55W H8/H11 6000K HIDコンバージョンキットFHID-551106S

LED 3000ケルビン(イエロー)

LEDだが35WタイプのHIDに匹敵する程明るいです。HIDの様に光が散らないので対向車の迷惑にならない。

NOVSIGHT H8/H9/H11/H16車用一体型ledヘッドライト・フォグランプ 72W(36Wx2) 12000LM(6000LMx2) 3000K CREE社製LEDチップ搭載 内蔵ファン 車検対応 DC9V-32V ハイブリッド車・EV車も対応可 2年保証 (イエロー 2個セット)

NOVSIGHT H16 3000ケルビンLEDフォグランプを取り付けた写真です、ものすごく明るくてびっくりしました。

NOVSIGHT H8/H9/H11/H16車用一体型ledヘッドライト・フォグランプ 72W(36Wx2) 12000LM(6000LMx2) 3000K

セット内容です、手袋とタイラップバンド(インシュロック)2本とLEDバルブ本体が2個。

スバル車に問題なく取付可能だが冷却ファンの音が少し大きい。運転席からは聞こえないが点灯テストするとウィーンと言う甲高い音がしてくる。

LEDチップは上下2つ、リフレクターの向きは左右にした方が光が飛びます

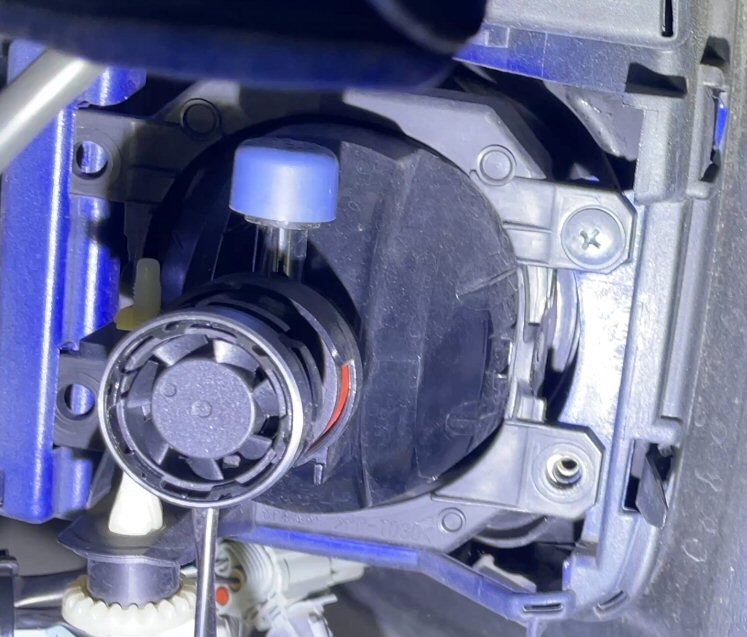

LEDバルブの冷却ファン。

定電流ドライバーユニットはやや大きいが固定しなくても大丈夫です。

ドライバユニットの大きさは、長さ70mm、幅35mm、高さ18mmです。
